راهنمای خرید شیرآلات صنعتی
شیرهای صنعتی زیادی در صنایع عمومی، نیروگاه، کارخانه شیمیایی، پالایش، نفت و گاز، تصفیه آب و فاضلاب، با انواع شیرآلات، عملکرد، اندازه، مواد، درجه فشار، روش کار و غیره وجود دارد که برای خریدار یا تازه کارانی که به تازگی وارد صنعت شیرآلات شده اند، گیج کننده است.

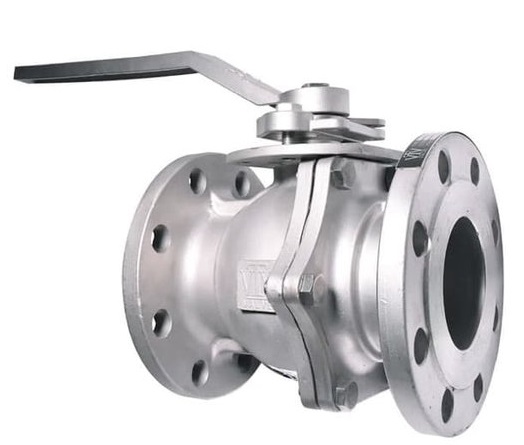

بال ولو
شیر توپی نوعی شیر ایزوله است که به دلیل ویژگی های عملکرد عالی، رایج ترین شیر مورد استفاده در صنعت می باشد. شیر توپی را می توان از طریق جوشکاری، رزوه ای و فلنجی و در طیف وسیعی از اندازه ها، مواد، دما و فشار موجود است.
با توجه به مجموعه بدنه شیر، شیر توپی به سه نوع طبقه بندی می شود.
● شیر توپی یک تکه
● ورودی جانبی: شیر توپی دو تکه
● ورودی جانبی: شیر توپی سه تکه
● شیر توپی ورودی بالا
با توجه به ساقه های مختلف به دو نوع طبقه بندی می شود.
● شیر توپی شناور
● شیر توپی Trunnion
بر اساس اصول پروفیل سوراخ، شیرهای توپی به سه نوع طبقه بندی می شوند.
● شیر توپی کامل
● دریچه توپی با سوراخ کاهش یافته
● شیر توپی چند پورت
بر اساس اصول نوع اتصال، شیر توپی به سه نوع زیر طبقه بندی می شود.
● شیر توپی فلنج دار
● شیر توپی جوش
● سوپاپ توپی رزوه ای
برای مواد مختلف بدنه شیرهای توپی به دسته های زیر طبقه بندی می شوند.
- شیر توپی برنجی
- شیر توپی فولاد کربنی
- شیر توپی استیل ضد زنگ
- شیر توپ PVC (پلی وینیل کلراید)
- شیر توپی PP (پلی پروپیلن)
- شیر توپی GFPP (پلی پروپیلن تقویت شده با الیاف شیشه)
- شیر توپی PVDF (Polyvinylidene Difluoride)
- شیر توپی پلی اتیلن
روش های عملکرد، شیرهای توپی را به سه دسته زیرطبقه بندی می کند.
- شیر توپی دستی
- شیر توپی با عملکرد پنوماتیک
- شیر توپی با عملکرد الکتریکی
گیت ولو
شیر دروازه ای رایج ترین شیر ایزوله در صنعت است که با حرکت خطی جریان را باز و بسته می کند. از آنجایی که دیسک آن مانند یک دروازه است، شیر دروازه ای نامیده می شود. شیرهای دروازه ای، شیرهای دروازه ای چاقویی، دریچه های دروازه ای گوه ای، شیرهای دروازه ای کشویی موازی، شیرهای دروازه ای دال خط لوله و غیره وجود دارند.
شیر دروازه فقط برای حالات کاملا بسته و کاملا باز کار می کند، نمی توان از آن برای شرایط کنترل تناسب استفاده کرد.
چند نوع ماده برای شیرهای دروازه استفاده شده است؟
با توجه به مواد مختلف، شیرهای دروازه ای انواع زیر را طبقه بندی می کنند.
- شیر دروازه فولادی آلیاژی
- شیر دروازه ای از جنس استنلس استیل
- شیر دروازه برنزی
- شیر دروازه ای فولادی ریخته گری
- شیر دروازه ای چدنی
چند نوع bonnet برای شیرهای دروازه ای وجود دارد؟
- یونیون
- پیچی
- مهره ای
چند نوع استم برای شیرهای دروازه ای وجود دارد؟
- شیر دروازه ای ساقه بالارونده، شیر دروازه خارجی پیچ و یوک (OS&Y)
- شیر دروازه ای ساقه بدون بالا آمدن
چند نوع گوه برای دریچه های دروازه وجود دارد؟
انواع مختلفی از دیسک ها یا گوه ها برای شیرهای دروازه ای طراحی شده اند، اما بیشتر در مورد چهار نوع آن صحبت می کنیم.
- گوه جامد
- دیسک دو طرفه موازی
- گوه شکافته
- گوه انعطاف پذیر
گلاب ولو
شیر گلوب افت فشار بیشتری نسبت به شیر دروازه، شیر پلاگین و شیر توپی دارد. آن ها دریچه های مسیر مستقیم دارند شیر گلوب به انواع گلاب تی، شیر گلوب نوع Z، شیر گلوب الگوی Y و شیر گلوب زاویه ای طبقه بندی می شود.
نحوه عملکرد گلاب ولو ها بدین صورت است که در صورت چرخاندن عملگر دستی آن در جهت عقربه های ساعت بسته و در خلاف جهت آن شیر باز می شود.
چک ولو
شیر چک را شیر بدون بازگشت نیز می نامند، به این معنی که هنگامی که شیر جریان مستقیم باز است و جریان معکوس، شیر بسته می شود.
چک ولوهای سوئینگ
چک ولوهای سوئینگ دارای یک دیسک از نوع چرخشی است که از سیت دورتر است تا جریان غیرمستقیم جریان داشته باشد. جریان معکوس سیال باعث بسته شدن شیر می شود که برای جلوگیری از جریان برگشتی است.
چک ولو بالارونده
چک ولوهای بالابر معمولاً شامل یک سوپاپ پیستونی و سوپاپ توپی است، که به ویژه برای شرایط فشار بالا و موقعیت‌های نصب ویژه مناسب است. شیر چک بالابر را می توان خط لوله عمودی یا موقعیت افقی نصب کرد.
شیر پروانه ای
شیر پروانه ای یک شیر حرکت چرخشی 90 درجه است که برای قطع/وصل کردن یا کنترل محیط جاری در یک فرآیند استفاده می شود. و به ویژه برای شرایط با ظرفیت بالا.
انواع مختلف شیرهای پروانه ای کدامند؟
● شیر پروانه ای مرکزی
● شیر پروانه ای خط دار
● شیر پروانه ای دوگانه غیرعادی
● شیر پروانه ای افست سه گانه
شیر اطمینان یا سیفتی ولو
سوپاپ اطمینان یک دریچه مخصوص است که می تواند تجهیزات را از آسیب یا انفجار محافظت کند. معمولاً شیر اطمینان در مخازن تحت فشار نصب می شود و هنگامی که انباشت فشار در یک سیستم یا مخزن فراتر از حد از پیش تعیین شده باشد، به طور خودکار بلافاصله باز می شود. این به سادگی اجازه می دهد تا فشار اضافی کاهش یابد، تا از هر فاجعه ای جلوگیری شود.
شیرهای ایمنی به طور گسترده در کارخانه‌های شیمیایی، نیروگاه‌ها، دیگ‌ها و مخازن ذخیره‌سازی گاز، پتروشیمی، داروسازی و بسیاری موارد دیگر استفاده می‌شوند. فشار را کنترل می کند و مقدار مشخصی از سیال را بدون هیچ منبع اضافی انرژی تخلیه می کند.
