اکچویتور چیست؟ انواع اکچویتور کدام است؟

اکچویتور چیست؟ انواع اکچویتور کدام است؟

عملگر وسیله‌ای است که با تبدیل انرژی و سیگنال‌هایی که به سیستم وارد می شوند، حرکتی ایجاد می‌کند. حرکت  ایجاد شده می تواند چرخشی یا خطی باشد.

اکچویتورهای خطی، همانطور که از نام آن پیداست، حرکت خطی تولید می کنند. این بدان معنی است که محرک های خطی می توانند در یک صفحه خطی تنظیم شده به جلو یا عقب حرکت کنند. مسافتی که می توانند قبل از توقف در هر جهت طی کنند.

از طرف دیگر محرک های چرخشی حرکت چرخشی تولید می کنند، به این معنی که محرک روی یک صفحه دایره ای می چرخد. بر خلاف محرک خطی، محرک چرخشی توسط یک مسیر تعیین شده محدود نمی شود، به این معنی که می تواند تا زمانی که لازم باشد در همان جهت بچرخد.

اگرچه پیشرفت‌ها در دنیای تولید بسیار زیاد شده است، اما هنوز کاربردهای خاصی وجود دارد که در آن سیلندرهای بالابر الکتریکی نمی‌توانند با بار، نیرو یا سرعت لازم رقابت کنند.

برخی از عملگر های الکتریکی ممکن است در نگه‌داشتن موقعیت قفل شده مشکل داشته باشند یا مشکلاتی با واکنش برگشتی داشته باشند که معمولاً به گام پیچ بستگی دارد. اگرچه هزینه اولیه سیستم حرکت الکتریکی ممکن است گران‌تر از سایر محرک‌ها باشد، افزایش کارایی کل عملیات همراه با تعمیر و نگهداری اندک یا بدون نیاز به طول عمر آن باعث می‌شود هزینه کل کمتر از انواع مختلف محرک‌ها باشد.

انواع اکچویتور براساس نوع حرکت:

• اکچویتور خطی (سیلندر)
• اکچویتور چرخشی

انواع اکچویتور براساس نوع تحریک:

• هیدرولیک
• الکتریکی
• پنوماتیک
• مگنتی
• مکانیکی

محرک های خطی پنوماتیک

محرک های خطی پنوماتیک از یک پیستون ساده در داخل یک سیلندر توخالی تشکیل شده اند. یک پمپ دستی یا کمپرسور خارجی پیستون را درون محفظه سیلندر حرکت می دهد. با افزایش این فشار، سیلندر در امتداد محور پیستون حرکت می کند و نیروی خطی مورد نیاز را ایجاد می کند. یا با نیروی برگشت فنر یا با تامین مایع به سمت مخالف پیستون به طول جمع شده اولیه خود باز می گردد.

 محرک های خطی هیدرولیک

محرک های خطی هیدرولیک کاملاً شبیه به محرک های پنوماتیکی هستند، به جز استفاده از مایع تراکم ناپذیری که از پمپ تامین می شود به جای هوای تحت فشار که سیلندر را در یک حرکت خطی حرکت می دهد.

این محرک هیدرولیک از دو بخش ضروری تشکیل شده است: یک دستگاه کنترل مانند دریچه‌های گاز متغیر (نازل‌های با دریچه‌های کشویی یا سوپاپ‌های کشویی جفتی با شکاف محوری اولیه) و یک جزء فعال‌سازی مانند پیستون یا لغزش شیر کنترلی.

اکچویتور هیدرولیک

محرک های خطی الکتریکی

محرک های خطی الکتریکی – که سیلندر الکتریکی، محرک سیلندر الکتریکی یا سیلندر بالابر الکتریکی نیز نامیده می شوند – نیروی چرخشی یک موتور (انرژی الکتریکی) را می گیرند و آن را به حرکت خطی (گشتاور) تبدیل می کنند. با چرخاندن پیچ محرک از طریق موتور، مهره در یک ردیف و پایین حرکت می کند و اثر فشار/کشش بار را ایجاد می کند.

 هر نوع از این محرک‌ها برای کاربرد مناسب آن‌ها ضروری است، اما همانطور که قبلاً ذکر شد، پیشرفت‌های قابل توجه در دنیای تولید باعث شده است که این دستگاه‌های حرکتی قابل تعویض باشند. هر کدام مزایا و معایب خود را دارند، بنابراین قبل از تصمیم گیری در مورد محرک مناسب برای پروژه خود، حتماً گزینه ها را بسنجید.

Linear electric actuator

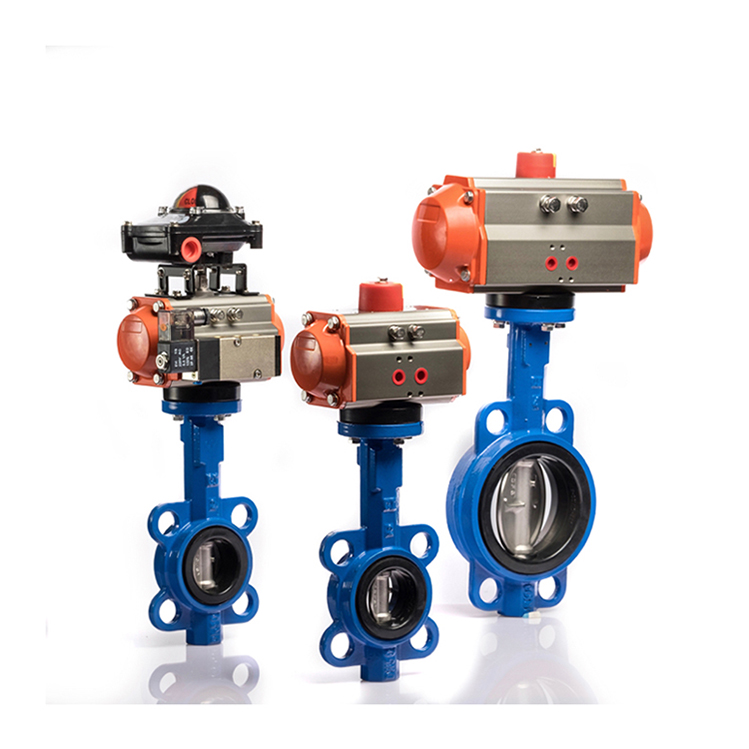

اکچویتور چرخشی پنوماتیک

penumatic-actuator-rotary

کاربردهای اکچویتورها

• جابجایی مواد: کارخانجات و انبارهای تولیدی بدون شک برای سیستم های جابجایی مواد کاربرد دارند که در آنها محرک های خطی برای کنترل و پردازش موثر و سریع کالاها، از جمله سیستم های تسمه نقاله، فوق العاده مفید هستند.
• تجهیزات برش: استفاده از دستگاه برای برش از ایمنی انسان در هنگام برخورد با کارهای تکراری شامل تجهیزات تیز یا خطرناک محافظت می کند. محرک های خطی می توانند ماشین ها را برای برش دقیق از جمله چوب، شیشه یا کارت نیرو دهند.
• پردازش مواد خام: نمونه‌هایی از استفاده از محرک‌ها در پردازش مواد خام، کوره‌های شیشه/سرامیک یا ماشین‌های کار سنگ مرمر/چوب هستند و همراه با قابلیت‌های اتوماسیون متداول، می‌توانند کارآمدتر و دقیق‌تر عمل کنند.
• رباتیک: رباتیک یک نمونه کلاسیک و واضح است که در آن از محرک های خطی استفاده می شود و افزایش استفاده از آنها به معنای نوآوری ها و تنوع بیشتر است.

نحوه کار اکچویتور چیست؟

عمگلر، موتوری است که انرژی را به گشتاور تبدیل می کند و سپس مکانیزم یا سیستمی را که در آن گنجانده شده است حرکت یا کنترل می کند. یک محرک معمولاً با برق یا فشار (مانند هیدرولیک یا پنوماتیک) کار می کند.  از قفل برقی درب‌های خودرو گرفته تا هواکش‌های هواپیما، محرک‌ها در اطراف ما هستند.

بهترین مدل های اکچویتور

عملگرهایی که در بازار موجود می باشد بسیار متنوع است از این رو برای خرید اکچویتور باید موارد زیادی را در نظر گرفت. مهم ترین عامل در انتخاب یک عملگر، سایز شیر و نوع اتصال خروجی است. از طرفی نوع سیالی که از شیر عبور می کند در میزان گشتاور موثر می باشد (سیالات با ویسکوزیته بالاتر به گشتاور بیشتری برای باز شدن شیر نیاز دارند)

قیمت اکچویتورهای موجود در بازار

قیمت اکچویتورها در بازار بسته به پارامترهایی نظیر، برند، سایز و کشور سازنده متفاوت می باشد. رایج ترین برند های اکچویتور موجود در بازار نوجیکس، اکوایر، جی جی، آئوما و روتورک می باشد.
